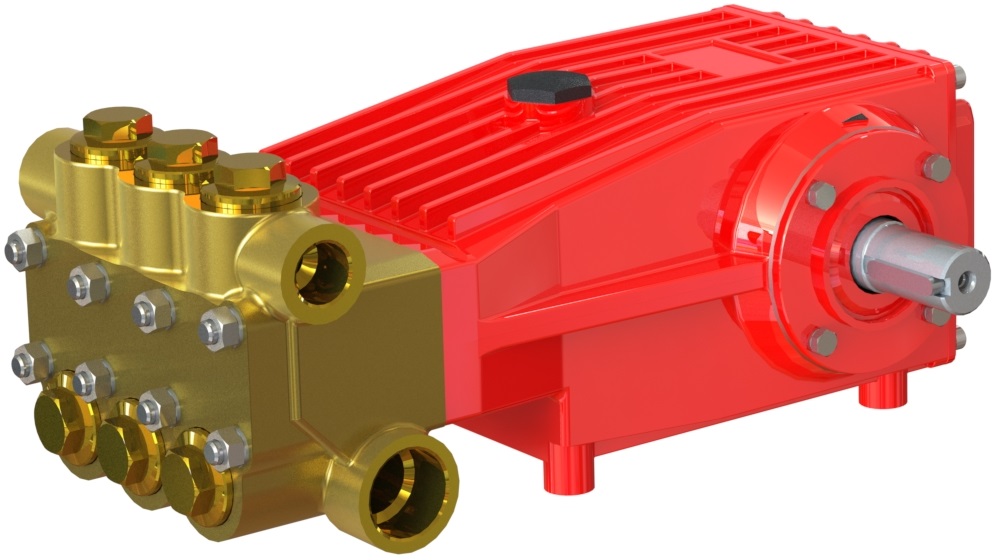

Hochdruck-Plungerpumpe P51

Speck-Triplex Hochdruck-Plungerpumpen Baureihe P sind geeignet zur Förderung von sauberem Wasser oder anderen nicht aggressiven oder abrassiven Medien mit ähnlichem spezifischen Gewicht wie Wasser. Vor dem Verpumpen anderer Fördermedien muss die Eignung und Beständigkeit der Pumpen unter Berücksichtigung der Leistungs- und Temperaturwerte geprüft werden.

Produktbeschreibung

Einsatzgebiete

Speck-Triplex Hochdruck-Plungerpumpen Baureihe P sind geeignet zur Förderung von sauberem Wasser oder anderen nicht aggressiven oder abrassiven Medien mit ähnlichem spezifischen Gewicht wie Wasser. Vor dem Verpumpen anderer Fördermedien muss die Eignung und Beständigkeit der Pumpen unter Berücksichtigung der Leistungs- und Temperaturwerte geprüft werden.

Konstruktionsmerkmale

Die Pumpen der Baureihe P51 zeichnen sich aus durch:

  • Antriebsgehäuse aus starkem Sphäroguss für hohe Stabilität und Schwingungsdämpfung.
  • Kurbelwelle mit Kegelrollenlager und Gleitlagerpleuel im Ölbad laufend.
  • Plunger aus Vollkeramik
  • Doppelte Plungerabdichtung
  • Leckagerückfuhr für hohe Dichtungsstandzeiten und leckagefreien Betrieb.
  • Alle Dichtungen in Hülsen gehalten, dadurch exakte Zentrierung und erleichterter Austausch.
  • Saug- und Druckventile über ein geteiltes Ventilgehäuse leicht zugänglich.

Verwendete Werkstoffe

  • Ventilgehäuse: Sondermessing (P51/135). Bronzeguss (P51/135 Bz).
  • Plunger: Vollkeramik.
  • Ventile: Hochfester Edelstahl.
  • Manschetten: NBR mit Gewebeeinlage.
  • Kurbelwelle: Gesenkgeschmiedet und einsatzgehärtet.

Leistungstabelle

Value Unit
Volume Min l/min
Volume Max 134.1 l/min
Rotational speed Min 1/min rpm
Rotational speed Max 800 1/min rpm
Pressure Max 90 bar
Power Consumption Min kW
Power Consumption Max kW
Weight 60 kg

Betriebsbedingungen

Trotz des pulsationsarmen Laufes der Pumpen muss von Fall zu Fall geprüft werden, ob ein Druckspeicher vorzusehen ist. Dies hängt im wesentlichen ab von der Konstruktion des Gerätes und von der Gesamtheit der Betriebsbedingungen. Die Funktion eines Druckspeichers kann auch von elastischen Druckleitungen übernommen werden. Besondere Sorgfalt ist bei Betrieb mit warmem Wasser erforderlich. Kavitation muss auf jeden Fall vermieden werden.

Sicherheitsvorschriften

Es ist ein Sicherheitsventil gemäß den “Richtlinien für Flüssigkeitsstrahler” vorzusehen, das so eingestellt ist, dass der Betriebsdruck um nicht mehr als 10% überschritten werden kann. Bei Nichteinhaltung dieser Vorschrift sowie bei Überschreiten der Temperatur- und Drehzahlgrenze erlischt jegliche Gewährleistung.
